CAN回路常見故障

CAN回路常見故障、

         CAN總線簡介CAN是Controller Area Network 的縮寫，目前CAN總線被廣泛的應用在汽車電子領域和工業的現場總線中，相比于RS485而言，CAN總線具有如下特點：

?     （1） 通信速率可達到1Mbps(通信距離小于40米)；

?     （2）通信距離可達10Km(通信速率小于5Kbps)；

?     （3）無主從之分，任意節點之間可以進行數據交互；

?     （4）仲裁機制明顯，多節點同時通信不會(huì )造成總線擁堵；

?     （5）錯誤處理機制豐富，可保證CAN通信的穩定可靠；

?     （6）標識符ID有標準幀(11位ID)和擴展幀(29位ID)之分；

         （7）硬件設計思路本文主要介紹片上CAN接口電路的設計，不討論SJA1000的硬件設計。

        現在mcu種類繁多，片上資源豐富，很多8位、32位單片機都帶有片上CAN資源，所以用戶在使用片上CAN總線時主要考慮選擇合適的電平轉換芯片就可以，這樣可大大降低設計的難度，而且還能提高硬件的穩定性。

       在用單片機設計CAN接口電路的時候，必須要考慮電平的轉換情況，所以有兩個問題你要有概念：

        單片機的電平是TTL電平；

        CAN的電平是以CANH、CANL兩線之間的差分電壓定義的；

       TTL電平與CAN電平不兼容；

       所以在設計電路的時候，必須想到要電平轉換，這也是該電路的設計核心，幸好很多半導體公司都替你想好了，所以你只需要選擇一款合適的CAN收發器芯片就可以了。常用的CAN收發器芯片有：42675，PCA82C250等。

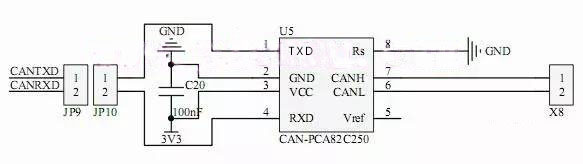

       CAN典型電路以片上CAN資源為核心，配合CAN收發芯片所設計的電路如下：

      從圖中可以看出，CAN接口電路非常簡單，這種接口類的技術，一般硬件電路教簡單，麻煩的是協議。

       抗干擾設計

       通訊隔離

       為了提高CAN總線的穩定性，一般將CAN總線與單片機網絡(luò )隔離開來，與RS485電路不同的是，CAN總線與單片機相關的引腳只有兩個，所以使用一個雙通道數字隔離芯片就可以完成了，隔離電路如下圖所示。

      CAN回路常見故障。

      1、控制器不工作；檢查CANH和CANL有沒有接反。

      2、CANH和CANL 使用雙絞線連接，防止電磁干擾。

      3、ID地址配置正確:1-126之間。

      4、傳輸速率: 250Kbps.

      5、心跳周期：1000ms.

      6、控制器內部已經在CANH和CANL之間并聯了120歐姆電阻，總線電阻為60歐姆，不要并多個電阻。

      7、CANH 和地短路。

      8、CAHL和地短路。

      9、CANH 和正極短路。

      10、CAHL和正極短路。

      11、CANH和CANL之間短路。

      12、CANH開路。

      13、CANL開路。

      14、所有CAN回路的地線必須連接在一起。
